程力重工9方绿化喷洒车
绿化喷洒车泵采用外混式轴向回液的泵体结构,泵体由吸入室、储液室、回流孔和气液室组成。泵起动后,叶轮将吸入室内所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力作用下,水作离心运动,混合液体通过压出室进入气液分离室, 由于气体的比重轻,气体从液体中分离出来,并从出口管中排出,而液体在气液分离室中下沉,经回流孔回到叶轮外缘,进行又一次的气液混合——分离过程,依次循环,直到吸入管内气体排净而充满液体,完成自吸过成;当水流出叶轮后,叶轮中心部分出现真空,吸水池中的水在大气压力作用下经吸水管进入叶轮,由于叶轮不断地旋转,水也不断排出和吸入,叶轮在动力机带动下不断高速旋转,水就源源不断地从低处被抽到高处。
销售热线:400-027-8888


【主要技术参数】

产品商标

程力威牌

公告批次

303

产品名称

CLW5140GPSG5型绿化喷洒车

产品号

ZNCXY5P201P

总质量(Kg)

14055

罐体容积(m3)

8.7

额定载质量(Kg)

8310

外形尺寸(mm)

7350×2320×2750

整备质量(Kg)

5550

货厢尺寸(mm)

××

额定载客(人)



准拖挂车总质量(Kg)



驾驶室准乘人数(人)

3

载质量利用系数



接近角/离去角(°)

20/13,20/15

前悬/后悬(mm)

1220/2030,1220/2230

轴数

2

轴距(mm)

3300,3550,3900,4100,4400

轴荷(Kg)

4860/9195

最高车速(Km/h)

90

其它

该车装有取力器,高压水泵,管道系统,操作系统,高压水炮,通过传动轴带动泵体完成绿化喷洒工作;罐体有效容积:8.7立方米,罐体外形尺寸(长×长轴×短轴关系为(mm):4200×2000×1300;选装椭圆罐体以及后部喷雾机组;椭圆罐体外形尺寸(长×长轴×短轴关系为(mm):4100×1950×1380;防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后下部防护断面尺寸(mm):120×50,后下部防护离地高度(mm):480;轴距/后悬关系为(mm):4100/2030,3900/2230;ABS生产厂家:威伯科汽车控制系统(中国)有限公司,型号:ABS-E4S/4M;浙江万安科技股份有限公司,型号:VIE ABS-II。

【底盘技术参数】

底盘型号

CGC1140HDE44E

底盘名称

载货汽车底盘(二类)

商标名称

大运牌

生产企业

成都大运汽车集团有限公司

外形尺寸(mm)

6050,6440,6875,7075,7275,7760×2250×2400

轮胎数

6

接近角/离去角(°)

24/21,24/20,24/23,22/19,22/19,22/18,22/17

轮胎规格

8.25R20,9.00-20,9.00R20

钢板弹簧片数

9/11+8,9/9+6

前轮距(mm)

1740,1770,1804

燃料种类

柴油

后轮距(mm)

1640,1705,1811

排放标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

     WP4.1Q160E50
     YNF40E1
     YC4S160-50
     ISF3.8s5154
     D30TCIE4
     4F1-150C50

     潍柴动力扬州柴油机有限责任公司
     昆明云内动力股份有限公司
     广西玉柴机器股份有限公司
     北京福田康明斯发动机有限公司
     昆明云内动力股份有限公司
     安徽全柴动力股份有限公司

     4088
     3920
     3767
     3760
     2977
     3857

     115
     125
     118
     115
     115
     110



4 张,当前第 1上一张 | 下一张 幻灯播放

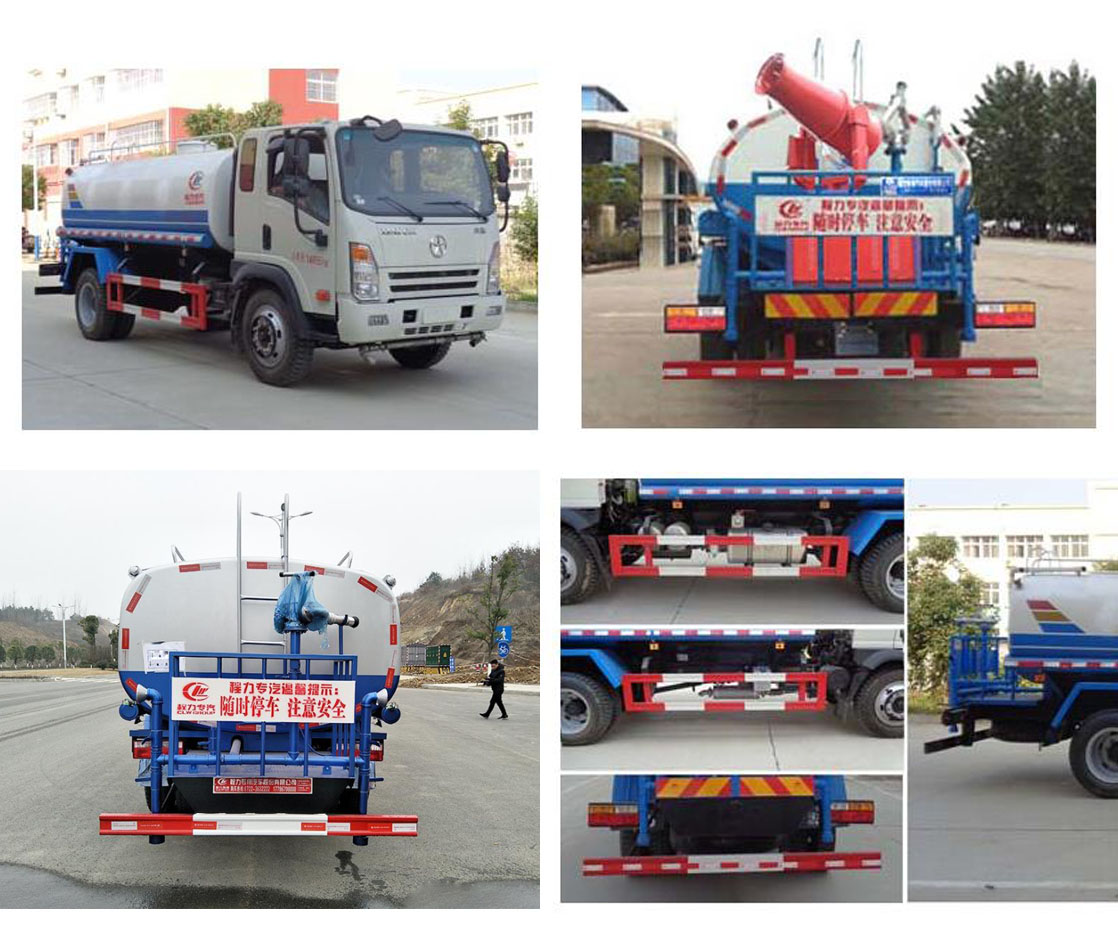

程力重工9方绿化喷洒车
